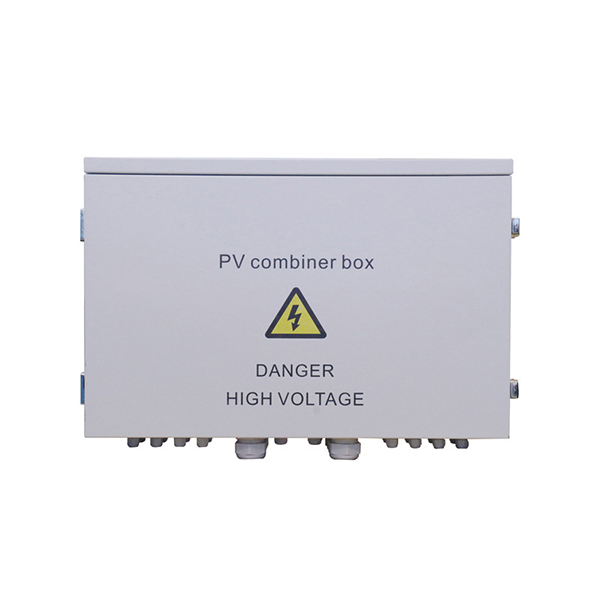

आउटडोर सौर ऊर्जा पीवी डीसी वितरण बॉक्स डीसी इनपुट बस सिंथेटिक पर 24 फोटोवोल्टिक बैटरी घटक तक 1 आउटपुट सीएलबीडीएचएल -24 फोटोवोल्टिक जंक्शन बॉक्स है, प्रत्येक चैनल फ्यूज से लैस है, बाहर फ्यूज से लैस है, आउटपुट से लैस है बिजली संरक्षण और ब्रेकर, डीसी बिजली वितरण कैबिनेट और इन्वर्टर के इनपुट तारों को सरल बनाता है, बिजली संरक्षण, शॉर्ट सर्किट संरक्षण और ग्राउंडिंग सुरक्षा प्रदान करता है।
जंक्शन बॉक्स दो प्रकारों में बांटा गया है: बुद्धिमान और गैर बुद्धिमान। स्मार्ट फोटोवोल्टिक जंक्शन बॉक्स आंतरिक लोडिंग। प्रत्येक पीवी स्ट्रिंग इनपुट वर्तमान, सारांश आउटपुट वोल्टेज, बिजली संरक्षण उपकरण की स्थिति और सर्किट ब्रेकर स्थिति की निगरानी करने वाली बस। डिवाइस लेआउट के अंदर तारों की संक्षिप्त, व्यवस्थित और उचित व्यवस्था, उच्च विश्वसनीयता, सरल रखरखाव। सभी प्रकार के खराब वातावरण के अनुकूल होने के लिए बाहरी दीवार हैंगिंग प्रकार की स्थापना। मानक सामग्री और आकार के अलावा उपयोगकर्ता की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
जंक्शन बॉक्स उत्पादन ग्रेड IP65 तक पहुंचता है, बाहरी दीवार पर चढ़कर सील कैबिनेट की आवश्यकता को पूरा कर सकता है।
एकाधिक सौर बैटरी पैक तक एक साथ पहुंच को पूरा करने के लिए, प्रत्येक एक समर्पित फ्यूज तार के लिए सड़क से जुड़ा सकारात्मक, नकारात्मक टर्मिनल है।
एक ही समय में सकारात्मक और नकारात्मक ध्रुवों की रक्षा के लिए फोटोवोल्टिक विशेष उच्च वोल्टेज प्रत्यक्ष वर्तमान फ्यूज का उपयोग।
फोटोवोल्टिक विशेष उच्च-वोल्टेज बिजली संरक्षण उपकरण का उपयोग जमीन पर सकारात्मक ध्रुव, जमीन पर नकारात्मक ध्रुव, डीसी 1500 वी तक काम कर रहे वोल्टेज से मिल सकता है।
बस सबसे बड़े सौर बैटरी समूह तक पहुंच सकती है ओपन सर्किट वोल्टेज (अधिकतम डीसी वोल्टेज) 1500v (1500v सहित) से अधिक है।
वर्तमान निगरानी के प्रत्येक रोड पीवी स्ट्रिंग पर हनीवेल होलज़र घटक (डीसी सीटी सेंसर) के विश्वसनीय प्रदर्शन का उपयोग करते हुए बस नियंत्रण मॉड्यूल। अलार्म और स्थानीय गलती स्थान, और RS485 श्रृंखला संचार के माध्यम से।
पीवी सरणी की वर्तमान मात्रा का स्वतंत्र माप महसूस किया जा सकता है।
वर्तमान का विश्लेषण, बिजली संरक्षण की गलती।
जंक्शन बॉक्स और नियंत्रण मॉड्यूल वोल्टेज पीएफ फोटोवोल्टिक सरणी को माप सकते हैं। बिजली रक्षक और आउटपुट मेडेलियन स्थिति निगरानी की बैटरी प्लेट तापमान माप।
बिजली संरक्षण के बाहरी इंटरफ़ेस भाग के साथ।
डाउनलोड करने, विश्लेषण करने और संसाधित करने के लिए स्थानीय निगरानी उपकरण के पैरामीटर प्राप्त कर सकते हैं।
12. बस संचार बिजली की आपूर्ति बाहरी बिजली की आपूर्ति से चुना जा सकता है या बस द्वारा ही बिजली प्रदान करता है, साइट का उपयोग बिजली आपूर्ति केबलिंग के लिए नहीं किया जा सकता है।
