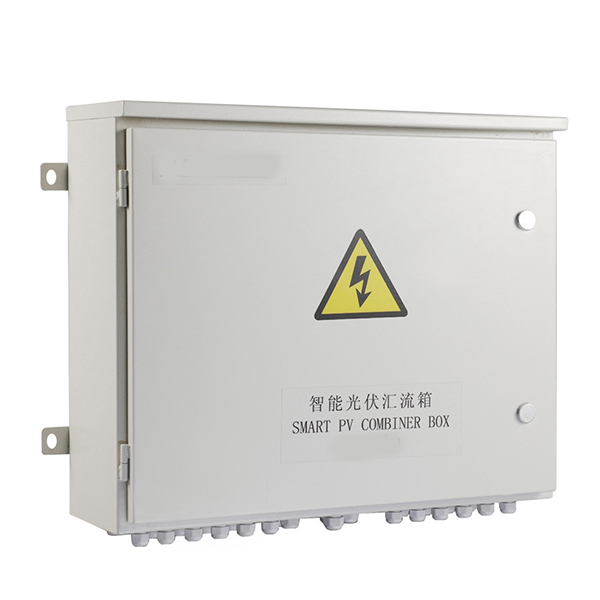

पीवी सोलर जंक्शन बॉक्स एक जंक्शन बॉक्स के लिए, जो एक विद्युत संलग्नक है जो प्रवेश के विभिन्न बंदरगाहों के माध्यम से कई तारों और केबलों को सुरक्षित रूप से जोड़ता है। एक सोलर कॉम्बिनर बॉक्स इन्वर्टर के कनेक्शन के लिए पीवी मॉड्यूल के कई स्ट्रिंग्स के आउटपुट को जोड़ता है।
पीवी सोलर जंक्शन बॉक्स: सोलर कॉम्बिनर + एसी इलेक्ट्रॉनिक 2 इन 1 पीवी बॉक्स लीड समय: 7-10 दिन उत्पाद उत्पत्ति: गुआंग्डोंग, चीन शिपिंग पोर्ट: शेन्ज़ेन या गुआंगज़ौ पोर्ट भुगतान: टी / टी, वेस्टर्न यूनियन, पेपैल, अपरिवर्तनीय एल / सी दृष्टि में MOQ: 1 सेट उत्पाद विवरण सौर पंपिंग सिस्टम में, सौर फोटोवोल्टिक सरणी और इन्वर्टर के बीच कनेक्शन को कम करने के लिए, सिस्टम की विश्वसनीयता में सुधार, और सिस्टम की स्थापना और रखरखाव की सुविधा के लिए, यह आम तौर पर आवश्यक है सौर फोटोवोल्टिक सरणी और इन्वर्टर के बीच एक संयोजन बॉक्स जोड़ने के लिए। फोटोवोल्टिक मॉड्यूल और इनवर्टर। उपयोगकर्ता फोटोवोल्टिक कोशिकाओं की एक श्रृंखला बनाने के लिए श्रृंखला में एक ही विनिर्देश के फोटोवोल्टिक कोशिकाओं की एक निश्चित संख्या को जोड़ सकते हैं, और फिर श्रृंखला में कई फोटोवोल्टिक कोशिकाओं को कॉम्बिनर बॉक्स से जोड़ सकते हैं। फोटोवोल्टिक बन्दी द्वारा करंट एकत्र किए जाने के बाद, फोटोवोल्टिक कनवर्टर को फोटोवोल्टिक कनवर्टर के लिए आउटपुट किया जा सकता है, जो कि फोटोवोल्टिक इनवर्टर का एक पूरा सेट बनाने के लिए अरेस्टर और सर्किट ब्रेकर के माध्यम से हो सकता है।
â—† हाइब्रिड सोलर पम्पिंग सिस्टम के लिए बिल्ट-इन डीसी ब्रेकर और एसी ब्रेकर
â—† सर्ज प्रोटेक्ट
â—† मल्टीपल कूलिंग चैनल
â—† IP65 सुरक्षा ग्रेड, बाहर सुरक्षित रूप से उपयोग किया जा सकता है।
बैकप्लेन वॉल-माउंट को स्थापित करना और बनाए रखना आसान है।
â—†नकारात्मक और सकारात्मक पोल कनेक्शन के कारण बैक-एंड उपकरण क्षति को रोकने के लिए एंटी-रिवर्स मॉड्यूल
| नमूना | ZCL1+2 | ZCH3+2 | ZCH3+4 | ZCH3+6 | ZCH3+8 |
| सौर इनपुट | |||||
| सौर इनपुट जोड़े (+, -) | 2 | 2 | 4 | 6 | 8 |
| प्रत्येक स्ट्रिंग इनपुट अधिकतम करंट | 15ए | 15ए | 15ए | 15ए | 15ए |
| प्रत्येक स्ट्रिंग फ्यूज करंट | 15ए | 15ए | 15ए | 15ए | 15ए |
| आउटपुट जोड़े (+,-) | 1 | 1 | 1 | 1 | 1 |
| डीसी ब्रेकर करंट | 32ए | 32ए | 63ए | 100ए | 160ए |
| सौर इनपुट अधिकतम वोल्टेज | डीसी500वी | डीसी1000वी | डीसी1000वी | डीसी1000वी | डीसी1000वी |
| डीसी वृद्धि रक्षक | हां | हां | हां | हां | हां |
| अधिकतम डीसी आउटपुट वर्तमान | 30ए | 30ए | 60ए | 90ए | 120ए |
| एसी इनपुट | |||||
| एसी इनपुट वोल्टेज | एकल चरण 220 ~ 240V | 3 चरण 380 ~ 440V | 3 चरण 380 ~ 440V | 3 चरण 380 ~ 440V | 3 चरण 380 ~ 440V |
| अधिकतम एसी इनपुट वर्तमान | एकल चरण 32A | 3फेज 32ए | 3फेज 63ए | 3फेज 100ए | 3फेज 100ए |
| एसी सर्ज रक्षक | हां | हां | हां | हां | हां |
| एसी आउटपुट मैक्स करंट | एकल चरण 32A | 3फेज 32ए | 3फेज 63ए | 3फेज 100ए | 3फेज 100ए |
| सुरक्षा वर्ग | आईपी65 | आईपी65 | आईपी65 | आईपी65 | आईपी65 |
| प्रचालन तापमान | ~20 से 50 | ~20 से 50 | ~20 से 50 | ~20 से 50 | ~20 से 50 |
| शुद्ध आकार (मिमी) | 440*380*170 | 440*380*170 | 440*380*170 | 528*456*204 | 528*456*204 |
