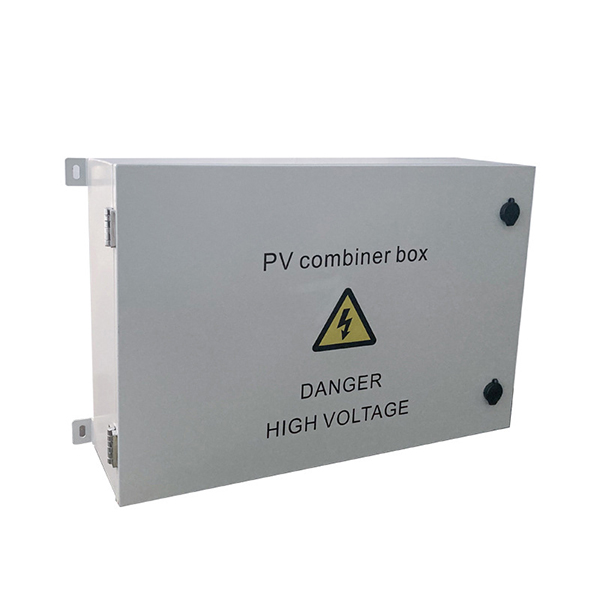

जुआर इलेक्ट्रिक® वॉटरप्रूफ पीवी कॉम्बिनेशन बॉक्स जो चीन निर्माताओं द्वारा एक जंक्शन बॉक्स में बनाया गया है, जो एक विद्युत संलग्नक है जो प्रविष्टि के विभिन्न बंदरगाहों के माध्यम से कई तारों और केबलों को सुरक्षित रूप से एकजुट करता है। एक सोलर कॉम्बिनर बॉक्स इन्वर्टर से कनेक्शन के लिए पीवी मॉड्यूल के कई तार के आउटपुट को जोड़ता है।
एक बड़े पीवी पावर जनरेशन सिस्टम के लिए जुआर इलेक्ट्रिक® वाटरप्रूफ पीवी कॉम्बिनेशन बॉक्स, ग्रिड -कॉन्टेक्टेड इन्वर्टर और कैबिनेट के बीच ग्रिड कनेक्शन को कम करने के लिए, विश्वसनीयता को बनाए रखने और सुधारने के लिए सुविधाजनक है। यह पीवी ग्रिड -कनेक्टेड इन्वर्टर और कैबिनेट के बीच एक डीसी बस को जोड़ने के लिए आवश्यक है। पीवी एसी लाइटनिंग प्रोटेक्शन कॉम्बिनेशन बॉक्स सीरीज़ प्रोडक्ट्स कंपनी के उत्पादों को विशेष रूप से इस आवश्यकता को पूरा करने के लिए डिज़ाइन किया गया है, पीवी इन्वर्टर उत्पादों से बना हो सकता है जो पूर्ण पीवी सिस्टम सॉल्यूशंस के साथ मिलान करता है। एसी कॉम्बिनर बॉक्स का उपयोग करते हुए, उपयोगकर्ता एसी पावर कैबिनेट रेटेड इनपुट करंट और वोल्टेज के अनुसार, एक निश्चित संख्या में ग्रिड कनेक्टेड इन्वर्टर के आउटपुट के लिए कॉन्फ्लुएंस ऑफ़वर्टर से जुड़ा हुआ है।
| संख्या | पैरामीटर | कीमत |
| 1 | आकार (मिमी) | 900x700x220 (डब्ल्यू*एच*डी) 900x743x220 (डब्ल्यू*एच*डी) |
| 2 | रेटेड इनपुट वोल्टेज | 480V एसी |
| 3 | रेटेड इन्सुलेशन वोल्टेज | 690V एसी |
| 4 | रेटेड आवृत्ति (Hz) | 50 |
| 5 | बसबार रेटेड करंट (ए) क्षैतिज बस |
400 ए |
| 6 | वर्तमान प्रभावी मूल्य LCW (1 सेकंड) (KA) का शॉर्ट-टाइम रेटेड क्षैतिज बस |
30 |
| 7 | रेटेड कम समय का सामना करना क्षैतिज बस |
30 |
| 8 | 1 मिनट (v) के लिए वोल्टेज का सामना करने वाली पावर फ़्रीक्वेंसी | 2500VA |
| 9 | तापमान वृद्धि: तापमान में वृद्धि के लिए IEC 947-1 के अनुरूप: और तापमान वृद्धि घटक की संबंधित मानक आवश्यकताओं से अधिक नहीं है। | बाहरी अछूता कंडक्टरों के लिए टर्मिनल: 70k से अधिक नहीं, बसबार कनेक्शन (कॉपर-कॉपर) 70k से अधिक नहीं, इन्सुलेशन की सतह को संभालना 25k से अधिक नहीं है, संपर्क करने योग्य शेल और शीथिंग, धातु की सतह 30k से अधिक नहीं है। |
